Một số mẹo hay trong Autocad

21/11/2017 14:40  | 5560 lượt xem

Một số mẹo hay được sử dụng trong Autocad

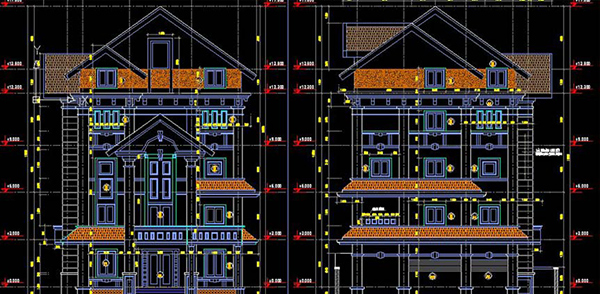

Trong Autocad có một số thủ thuật giúp bạn có thể sử dụng Autocad một cách nhanh chóng và chuyên nghiệp hơn. Sau đây là một số mẹo nhỏ giúp các bạn chuyên nghiệp hơn khi sử dụng Autocad

Mẹo chọn đối tượng:

Bạn đang cần chọn một đối tượng nằm ở phía dưới một đối tượng khác, bạn làm như thế nào? có một cách rất đơn giản: khi chọn bạn nhấn thêm ctr, pick 1 lần nếu trúng rồi thì thôi, nếu chưa trúng thì pick thêm lần nữa nó sẽ chọn xoay vòng các đối tượng nằm tại 1 vị trí cho đến lúc đối tượng bạn chọn là thì bạn nhấn phím space (enter hoặc phải chuột).



Bạn đang bật một lúc nhiều lựa chọn osnap, vì thế khi bạn di chuột đến gần đối tượng, thay vào bắt theo cách bạn mong muốn, AutoCAD lại chọn kiểu snap không đúng? bạn chỉ cần nhấn phím tab chức năng osnap sẽ thay đổi xoay vòng cho đến kiểu bạn muốn thì thôi.



Mẹo Khi Dùng Fillet



Một số người khi dùng lệnh fillet, chủ yếu dùng để vát hai đối tượng vào nhau (radius=0). Nên khi đang fillet với một bán kính khác, họ muốn biến radius về 0 thì lại dùng tham số R rồi gõ vào 0. Khi muốn quay trở lại bán kính đang làm thì lại làm lại.Để khắc phục điều này, AutoCAD cho bạn chức năng giữ SHIFT, lệnh fillet sẽ mặc định radius=0, nhả ra thì bán kính fillet lại trở thành bình thường.



Mẹo Bắt Trung Điểm



Bạn muốn chỉ định một điểm là trung điểm của 2 điểm khác mà không có đối tượng nào để bắt midpoint? bạn sẽ vẽ một line đi qua 2 điểm đó và chọn midpoint, sau đó lại xóa line này đi?Không đến nỗi phức tạp như thế, khi bạn muốn xác định trung điểm, bạn chỉ cần nhập vào mtp hoặc m2p (middle between 2 point), ACAD sẽ hỏi bạn 2 điểm đầu mút, thế là bạn đã có điểm ở giữa.

Mẹo Hatch



Để mảng hatch, pline có width dày không che mất các thông tin hatch, dim. Hãy sử dụng lệnh TEXTTOFRONT, lệnh này đưa toàn bộ text và/hoặc dim lên trước các đối tượng khác. Lệnh này bắt đầu có từ ACAD2005.



Mẹo Tạo Block



Nếu bạn muốn tạo một anonymous block (là block không có tên) trong bản vẽ bạn chỉ cần copy các đối tượng mà bạn muốn tạo block bằng cách dùng tổ hợp phím Ctr+C, sau đó dùng lệnh PasteBlock.

Với block tạo bằng phương pháp này, bạn không cần phải quản lý block (thật ra là không quản lý được). Khi bạn xóa đối tượng này, ACAD tự động Purge các anonymous block ra khỏi block table sau mỗi lần mở file.



Tham Số Của Zoom



Mặc định, tốc độ zoom trong AutoCAD là khá thấp, trong khi bà con nhà ta zoom nhiều hơn vẽ. Mà zoom chậm thì khó chịu. Cho nên dùng lệnh sau đây để tăng tốc tối đa (lệnh này không liên quan đến tăng tốc đồ họa của phần cứng nhỉ )

ZOOMFACTOR = 100

(100 là maximum rồi )

Từ AutoCAD 2006 đến 2008 có thêm hiệu ứng, các bạn sẽ biết mình đang zoom từ đâu …. nhưng nếu không có tăng tốc đồ họa, zoom không mượt, hì hì, hiệu ứng này sẽ gây cảm giác khó chịu Vì vậy tốt hơn hết là tắt béng đi, trở lại AutoCAD cũ. Các bạn dùng lệnh sau:

VTOPTIONS

Tắt bỏ hết 2 dòng option ở trên và ok là xong.

Chỉ Số Trên Và Chỉ Số Dưới

Muốn đánh Text trong Autocad mà có mũ trên hoặc dưới thì dùng lệnh gì?

Ví dụ H2SO4

Lệnh MTEXT.

Bạn muốn dùng để viết chữ trên đầu, bạn cho ký tự mũ (^) vào cuối.

Bạn muốn dùng để viết chữ dưới chân, bạn cho ký tự mũ (^) vào đầu đoạn.

Sau đó tô xanh đoạn mà bạn muốn viết kèm cả ký tự mũ, rồi nhấn vào phím a/b trên thanh công cụ mtext

Làm Thế Nào Để Đo Góc Lớn Hơn 180 Độ?

Vẫn dùng lệnh DIMANGULAR như bình thường, chỉ hơi khác một chút là các bạn đừng chọn góc giữa 2 line mà bạn chọn chức năng đo góc của Arc hay góc giữa 3 điểm là được.



Ví dụ:

Command: dimangular (enter)

Select arc, circle, line, or : (enter - đồng nghĩa với chọn mục specify vertex tức là chỉ định 3 đỉnh)

Specify angle vertex: (pick vào điểm 1 - điểm gốc)

Specify first angle endpoint: (chọn vào điểm 2 - nằm trên một cạnh của góc)

Specify second angle endpoint: (chọn vào điểm 3 - nằm trên cạnh còn lại của góc)

Specify dimension arc line location or [Mtext/Text/Angle]: (chọn vào điểm 4 - điểm mà đường dim sẽ đi qua)

Dimension text = 231 (ví dụ thế)

Nối các line, arc, lwpolyline không chạm nhau, bằng tính năng mới của lệnh pline

Khi bạn muốn nối các line, arc, polyline thành 1 nhưng chúng lại không chạm nhau? Bạn dùng tham số Mutiple ngay sau khi sử dụng lệnh pline, sau đó sử dụng chức năng join:

Command: pe

PEDIT Select polyline or [Multiple]: m

Select objects: Specify opposite corner: 11 found

Select objects:

Enter an option [Close/Open/Join/Width/Fit/Spline/Decurve/Ltype gen/Undo]: j

Join Type = Extend

Enter fuzz distance or [Jointype] <8.0270>: 5.0

10 segments added to polyline

Enter an option [Close/Open/Join/Width/Fit/Spline/Decurve/Ltype gen/Undo]:

Lấy Lại Cửa Sổ Dòng Lệnh Command Trong ACAD

CTRL + 9



Hủy Chọn Đối Tượng Khi Đánh Dấu Chọn Nhầm:



Khi chọn một đối tượng mà ta muốn hủy chọn đối tượng đó thôi mà các đối tượng khác vẫn được chọn không phải chọn lại từ đầu: (rất có ích khi lựa chọn đối tượng mà không mất công chọn lại từ đầu)

-Chỉ lại vào đối tượng đó và đồng thời giữ phím Shift



Chọn Lại Đối Tượng Đã Di Chuyển:

Sau khi đã di chuyển một đối tượng đến vị trí mới, mà đối tượng đó không phải là một block thì việc muốn chọn lại đối tượng đó để di chuyển đến vị trí mới ngay sau đó là điều mà làm chúng ta mất công nếu chọn thủ công từng đối tượng, rất may là trong trường hợp đó chúng ta có thể tiến hành chọn như sau: ta lại đánh lệnh move tiếp và khi select object thì ta đánh thông số p lập tức đối tượng vừa được di chuyển trước đó sẽ được chọn lại ngay lập tức.



Làm Tươi Lại Bản Vẽ Bằng Lệnh Regen

Dùng để cập nhật các thiết lập về đường nét hoặc hiển thị, chẳng hạn khi ta đã đặt display resolution là 2000 thay cho 100 trước đó, đường tròn và các nét cong sẽ mượt mà hơn nhưng nhìn trên bản vẽ mà ta vẫn thấy không có thay đổi gì thì ta dùng lệnh Regen, sau lệnh này ta sẽ thấy những thay đổi hiện rõ ràng.



Đưa Ứng Dụng Viết Bởi Các File Lập Trình Cho CAD Vào CAD:



Đánh lệnh : ap

Chọn file để load , các file đó là lsp, dvb, arx, vlx, dbx, fas

Chú ý: riêng với file :

Cách 1:mở file lsp thấy trong dòng lệnh nào có chữ defun c: thì chữ sau defun c: chính là lệnh tắt sử dụng của ứng dụng.

Cách 2: ToolsAuto Lisp load applications Sau đó tìm đến file auto lisp để load



Cách Để Load Lisp Vào Sử Dụng



(-) thay cho việc gõ phím Enter 1 lần

bạn gõ AP (-), nó sẽ hiện lên 1 cái bảng, tìm đường dẫn tới 2 file lisp ở trên, tick vào load là có thể sử dụng được rùi

để ko phải load lại lisp mỗi lần khởi động cad thì tick vào contents (có icon là hình cái cặp), nó sẽ xổ ra 1 cái bảng, tick vào add rùi tìm đường dẫn tới các file lisp là ok
